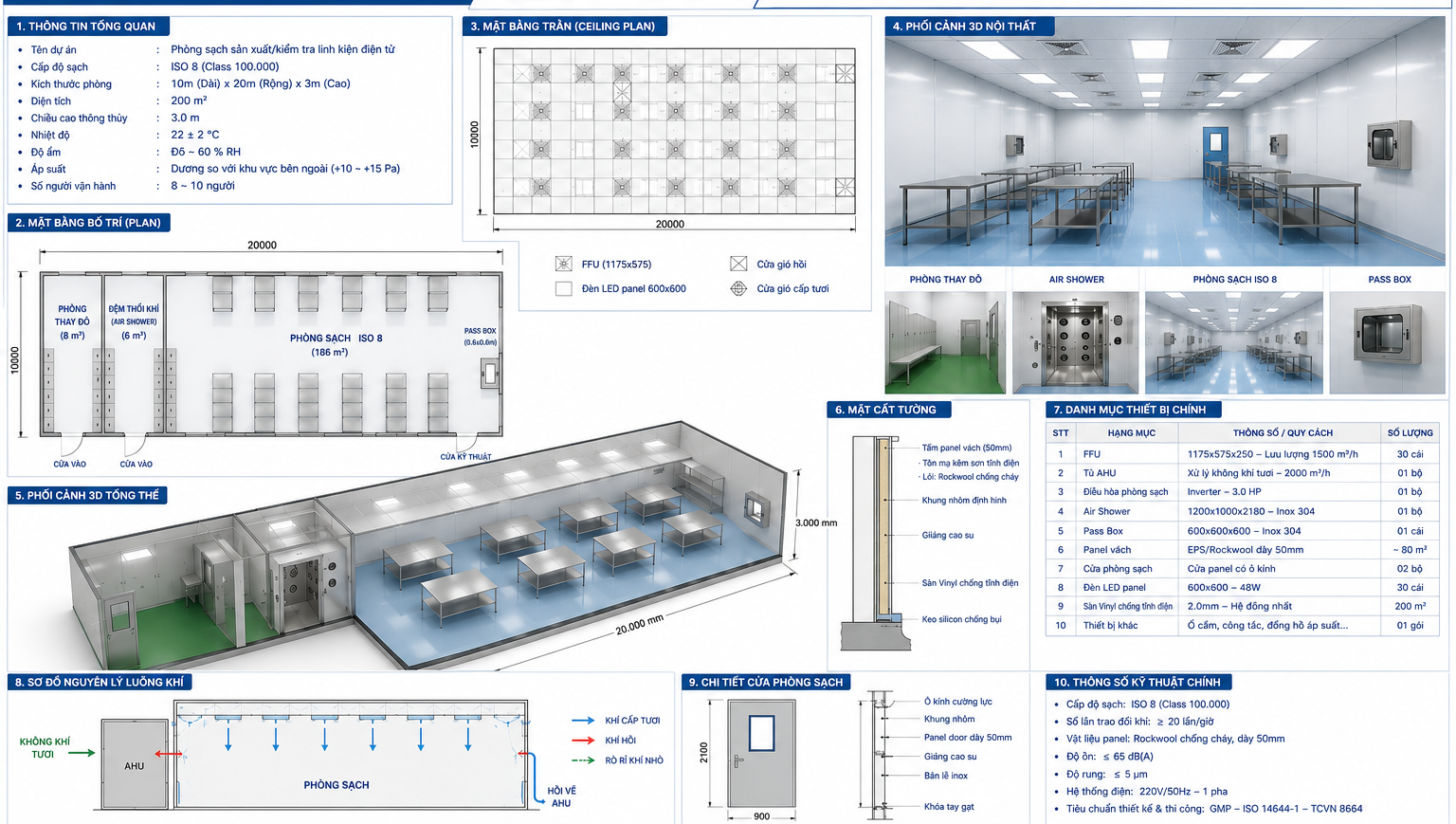

Thi Công Lắp Đặt Phòng Sạch Class 100000 ISO 8 Tại Bình Dương

Sự Khác Biệt Và Ứng Dụng Chuyên Biệt Của Phòng Sạch Class 100.000 (ISO 8) Tại Các KCN Bình Dương

Khi bắt tay vào lập dự án đầu tư nhà máy tại các Khu công nghiệp (KCN) ở Bình Dương như VSIP, Mỹ Phước, Bàu Bàng hay Nam Tân Uyên, rất nhiều chủ đầu tư băn khoăn trong việc chọn cấp độ phòng sạch. Nếu làm phòng sạch quá cao (Class 10.000 – ISO 7 hoặc Class 1.000 – ISO 6), chi phí đầu tư thiết bị HVAC và tiền điện vận hành hàng tháng sẽ đội lên con số khổng lồ. Ngược lại, nếu chỉ sử dụng máy lạnh trung tâm thông thường, sản phẩm sẽ không đạt tiêu chuẩn xuất khẩu. Trong bối cảnh đó, Phòng sạch Class 100.000 (tương đương chuẩn ISO 8 theo hệ thống ISO 14644-1) được xem là “điểm ngọt” (sweet spot) về cả kỹ thuật và bài toán kinh tế.

Theo định nghĩa kỹ thuật, tiêu chuẩn Class 100.000 / ISO 8 cho phép tối đa 3.520.000 hạt bụi có kích thước ≥ 0.5 µm và tối đa 29.300 hạt bụi kích thước ≥ 5.0 µm trong một mét khối không khí. So với môi trường bên ngoài xưởng, lượng bụi này đã được lọc sạch đến 90%. Tại Bình Dương, mô hình ISO 8 này được thi công vô cùng phổ biến cho các ngành nghề đặc thù:

• Ngành sản xuất bao bì y tế, bao bì dược phẩm cấp 2: Nơi đóng gói vỏ hộp màng nhôm, chai lọ nhựa không tiếp xúc trực tiếp với dịch truyền.
• Ngành công nghiệp ép nhựa kỹ thuật cao: Sản xuất vỏ thiết bị y tế, linh kiện nhựa cho ngành ô tô, máy in. Môi trường ISO 8 giúp loại bỏ hiện tượng hạt bụi li ti bám vào khuôn ép, làm bề mặt sản phẩm bị rỗ hoặc lỗi ngoại quan.
• Ngành chế biến thực phẩm và đồ uống: Khu vực đóng gói bánh kẹo cao cấp, dây chuyền chiết rót nước giải khát, sữa. Tiêu chuẩn này giúp kéo dài thời gian bảo quản thực phẩm bằng cách cô lập vi sinh vật lơ lửng trong không khí.
• Ngành lắp ráp linh kiện điện tử cơ bản: Các công đoạn vặn ốc, lắp ráp board mạch thứ cấp không yêu cầu độ vô trùng vi mạch quá khắt khe.

Giải Phẫu Hệ Thống Điều Hòa Không Khí (HVAC) Và Thiết Kế Đường Ống Khí Tươi Cho Chuẩn ISO 8

Trái tim của phòng sạch Class 100.000 không nằm ở những vách ngăn Panel láng mịn, mà nằm ở hệ thống HVAC (Heating, Ventilation, and Air Conditioning). Đối với chuẩn ISO 8, bài toán xử lý không khí khác biệt hoàn toàn so với máy lạnh trung tâm VRV thông thường. Việc tính toán lưu lượng gió phải dựa trên chỉ số ACH (Air Changes per Hour – Số lần trao đổi không khí trong một giờ).

Đối với phòng sạch Class 100.000, kỹ sư cơ điện (MEP) thường thiết kế hệ số ACH dao động từ 15 đến 25 lần/giờ. Nghĩa là trong một giờ, toàn bộ thể tích không khí trong phòng sẽ được hệ thống hút ra, lọc sạch và bơm ngược trở lại ít nhất 15 lần.

Cấu trúc đa tầng của hệ thống lọc (Filtration Stages):
Để đạt được cấp độ bụi ISO 8, không khí tươi từ bên ngoài và không khí hồi lưu từ trong phòng sẽ bị ép đi qua một tổ hợp xử lý không khí AHU (Air Handling Unit) khổng lồ với 3 chốt chặn màng lọc nghiêm ngặt:

1. Lọc thô (Pre-filter G4): Được lắp đặt ở đầu vào của AHU, có nhiệm vụ ngăn chặn lá cây, côn trùng, và các hạt bụi thô lớn hơn 10µm. Lớp lọc này có giá thành rẻ, dễ dàng tháo ra giặt rửa và thay thế định kỳ 3 tháng/lần để bảo vệ các màng lọc phía sau.
2. Lọc tinh (Secondary filter F8/F9): Lắp ở vị trí giữa giàn lạnh, lưới F8 có khả năng bắt giữ các hạt bụi từ 1µm đến 5µm (hiệu suất trên 85%). Đây là “tấm khiên” chủ lực giúp hệ thống lọc bớt đi gánh nặng trước khi không khí đi vào phòng sạch.
3. Lọc siêu tĩnh (Terminal HEPA Filter H13): Khác với chuẩn ISO 7 (thường dùng hộp lọc FFU gắn trần), đối với phòng sạch Class 100.000, màng lọc HEPA H13 thường được tích hợp trực tiếp vào các cửa gió cấp (Hepa Box) gắn trên trần Panel. Màng lọc H13 cấu tạo từ các sợi thủy tinh đan xen siêu mịn, có khả năng tóm gọn 99.97% các hạt bụi có kích thước 0.3 µm.

Nguyên lý phân phối khí (Airflow Pattern):
Phòng sạch ISO 8 không yêu cầu dòng khí chảy tầng (Laminar flow) đắt đỏ chạy dọc từ trần xuống sàn. Thay vào đó, hệ thống sử dụng dòng khí hỗn loạn (Turbulent flow). Không khí sạch từ Hepa Box trên trần sẽ thổi cuộn vào không gian làm việc, pha loãng lượng bụi do con người và máy móc sinh ra, sau đó bị hút ngược trở lại hệ thống AHU qua các cột hồi gió (Return Air Column) đặt ở sát chân tường cách mặt đất khoảng 20cm – 30cm.

Tháo Gỡ Nút Thắt “Tử Huyệt”: Xung Đột Giữa Panel Phòng Sạch ISO 8 Và Tiêu Chuẩn Nghiệm Thu PCCC

Tại Bình Dương, rào cản pháp lý lớn nhất khiến các nhà thầu “khóc hận” khi thi công phòng sạch chính là sự bất đồng giữa yêu cầu kỹ thuật bao che nhiệt và Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình (QCVN 06:2022/BXD). Rất nhiều nhà xưởng thi công xong phòng sạch Class 100.000 nhưng không thể vượt qua bước thẩm duyệt thiết kế hoặc bị đánh rớt ở khâu nghiệm thu PCCC thực tế, dẫn đến tình trạng “treo” hồ sơ hoàn công.

Lỗi sai chí mạng 1: Sử dụng Panel EPS giá rẻ làm vách ngăn cháy lan.
Để tiết kiệm chi phí, nhiều chủ đầu tư sử dụng tấm Panel cách nhiệt lõi xốp EPS (Polystyrene) để dựng toàn bộ phòng sạch. Mặc dù EPS có khả năng giữ nhiệt tốt, nhưng nó lại là vật liệu bắt cháy cực mạnh và sinh ra lượng khói đen độc hại khổng lồ khi tiếp xúc với nguồn nhiệt. Cảnh sát PCCC Bình Dương sẽ từ chối nghiệm thu ngay lập tức nếu phát hiện xưởng sử dụng Panel EPS ở các khu vực yêu cầu bậc chịu lửa.

• Giải pháp khắc phục và điều kiện nghiệm thu: Bắt buộc phải thay thế bằng Panel lõi PU / PIR (chuẩn chống cháy B1 – tự dập tắt khi cách ly nguồn lửa) cho các vách ngăn thông thường. Đối với các bức tường được chỉ định là “vách ngăn cháy lan” (yêu cầu chịu lửa EI30, EI45, EI60), nhà thầu phải dùng Panel lõi Bông khoáng (Rockwool Panel) tỷ trọng cao (từ 80kg/m3 trở lên). Vật liệu này khi đưa vào công trường phải có đầy đủ chứng chỉ CO/CQ và đặc biệt là Giấy chứng nhận kiểm định mẫu vật liệu PCCC do Cục Cảnh sát PCCC & CNCH cấp riêng cho lô hàng đó.

Lỗi sai chí mạng 2: Đường ống gió lạnh xuyên tường ngăn cháy mà thiếu Van dập lửa.
Hệ thống ống gió cấp lạnh của AHU thường chạy ngoằn ngoèo trên trần và xuyên qua nhiều phân khu chức năng khác nhau. Khung xương trần Panel tuy kín nhưng nếu xảy ra hỏa hoạn ở một phòng, khói độc và lửa sẽ luồn qua đường ống gió này lan sang phòng kế bên.

• Yêu cầu bắt buộc để thẩm duyệt: Tại tất cả các vị trí ống gió lạnh bằng tôn mạ kẽm đâm xuyên qua tường ngăn cháy hoặc sàn nhà, bắt buộc phải lắp đặt Van dập lửa (Fire Damper) có giới hạn chịu lửa tương đương với vách tường (thường là EI60 hoặc EI90). Khi nhiệt độ trong ống gió vượt mức 72 độ C, cầu chì nhiệt của van sẽ đứt, hệ thống lò xo bật đóng sập lá van lại, ngăn chặn tuyệt đối sự lây lan của khói lửa.

Lỗi sai chí mạng 3: Thiết kế cửa thoát hiểm phòng sạch sai quy chuẩn khóa liên động.
Phòng sạch bắt buộc phải duy trì độ kín khí để giữ chênh áp (thường dùng khóa Interlock điện từ). Tuy nhiên, PCCC yêu cầu cửa thoát nạn (Exit) phải mở ra được ngay lập tức bằng tay hoặc thanh đẩy Panic Bar mà không cần dùng chìa khóa hay thẻ từ. Nếu thiết kế hệ thống khóa Interlock của phòng sạch không liên động với tủ trung tâm báo cháy, khi có cháy, hệ thống điện ngắt, công nhân sẽ bị nhốt kín bên trong phòng sạch. Để đạt chuẩn nghiệm thu, nhà thầu phải đấu nối mạch điều khiển: Khi có tín hiệu báo cháy khẩn cấp, toàn bộ cửa từ phòng sạch sẽ tự động nhả nam châm, chuyển sang trạng thái mở tự do (Fail-safe) để nhân viên chạy thoát.

Bóc Tách Chi Tiết Dự Toán Chi Phí Thi Công Phòng Sạch Class 100.000 Trọn Gói

Một hồ sơ báo giá thi công phòng sạch chuẩn xác không bao giờ tính chung chung bằng “m2 mặt sàn” vì chiều cao trần, số lượng vách ngăn và công suất máy lạnh sẽ làm đơn giá biến động cực lớn. Đối với dự án chuẩn ISO 8 tại Bình Dương, tổng mức đầu tư thường dao động từ 3.500.000 VNĐ đến 5.500.000 VNĐ/m2 sàn. Để minh bạch dòng tiền, chủ đầu tư cần yêu cầu nhà thầu bóc tách bảng BOQ thành 4 hạng mục cấu thành sau:

1. Chi phí hệ thống kiến trúc bao che (Panel & Cửa & Sàn): Chiếm khoảng 30% tổng dự toán.
   • Cung cấp và lắp đặt Panel vách, trần (PU hoặc Rockwool độ dày 50mm, hai mặt tôn sơn tĩnh điện kháng khuẩn): Đơn giá nhân công và vật tư khoảng 450.000 – 650.000 VNĐ/m2.
   • Hệ thống phụ kiện nhôm phòng sạch: Thanh U, V, bo góc R (góc tròn âm dương) để chống bám bụi ở các góc cạnh.
   • Cửa Panel phòng sạch (có kính quan sát hai lớp hút chân không chống đọng sương): Khoảng 4.500.000 – 6.000.000 VNĐ/bộ.
   • Thi công sàn Epoxy tự san phẳng (dày 2mm – 3mm) hoặc dán sàn Vinyl kháng khuẩn: Đơn giá từ 250.000 – 450.000 VNĐ/m2.
2. Chi phí hệ thống thiết bị cơ điện HVAC & Ống gió: Chiếm tỷ trọng lớn nhất, từ 45% – 50% dự toán.
   • Máy làm lạnh Chiller hoặc máy lạnh trung tâm giấu trần nối ống gió (AHU/FCU).
   • Mạng lưới đường ống gió tôn mạ kẽm bọc bảo ôn cách nhiệt Superlon/PE (để chống hiện tượng đổ mồ hôi đọng sương trên trần).
   • Hệ thống hộp lọc khí Hepa Box, van điều chỉnh lưu lượng VCD, van chống cháy Fire Damper.
3. Chi phí hệ thống điện động lực, chiếu sáng & Điều khiển (BMS): Chiếm khoảng 15%.
   • Tủ điện điều khiển tự động hóa, hệ thống đèn Led Panel mâm nổi siêu mỏng 600×600 (thiết kế vát viền không bám bụi).
   • Đồng hồ đo chênh áp Magnehelic, cảm biến nhiệt độ và độ ẩm tương đối (Rh%).
4. Chi phí thiết bị phụ trợ & Kiểm định đo đạc hoàn công: Chiếm khoảng 5% – 10%.
   • Trang bị buồng thổi bụi Air Shower tại cửa vào, tủ đưa hàng Passbox.
   • Chi phí mời đơn vị độc lập chạy test đo hạt bụi, kiểm tra vận tốc gió và cấp chứng nhận đạt chuẩn Class 100.000 / ISO 8.

Quy Trình Nghiệm Thu Đo Đạc Bụi Khắc Nghiệt Và Bàn Giao Hồ Sơ Hoàn Công ISO 8

Một phòng sạch Class 100.000 chỉ chính thức được công nhận khi nó vượt qua đợt sát hạch và đo đạc kỹ thuật tận nơi (On-site Validation) bởi một đơn vị kiểm định độc lập có thẩm quyền. Hồ sơ hoàn công phòng sạch là bằng chứng pháp lý duy nhất để doanh nghiệp nộp cho các đối tác mua hàng quốc tế khi họ tiến hành Audit (đánh giá nhà máy).

Bước 1: Chạy thử nghiệm hệ thống (Commissioning)
Sau khi lắp đặt hoàn thiện, hệ thống AHU sẽ được bật chạy liên tục trong 24 đến 48 giờ. Kỹ sư MEP sẽ sử dụng máy đo vận tốc gió (Anemometer) và phễu thu gió (Balometer) chụp vào từng miệng Hepa Box để kiểm tra lưu lượng khí (m3/h). Nếu lưu lượng khí bị lệch so với bản vẽ thiết kế, kỹ sư phải trèo lên trần thao tác tinh chỉnh lại độ mở của các van VCD. Đồng thời, đồng hồ chênh áp giữa phòng sạch và hành lang (thường duy trì ở mức +10 Pa đến +15 Pa) phải được thiết lập ổn định để đảm bảo nguyên lý “không khí đẩy từ nơi sạch ra nơi bẩn”.

Bước 2: Test rò rỉ màng lọc (Filter Integrity Test – DOP/PAO Test)
Đây là bài kiểm tra độ kín của màng lọc HEPA H13. Người ta sẽ bơm một loại khói sương chuyên dụng (hạt PAO) vào đường ống trước lưới lọc. Phía dưới phòng sạch, chuyên viên dùng thiết bị quang kế (Photometer) rà quét cẩn thận dọc theo bề mặt màng lọc và các khe hở gioăng cao su tiếp giáp với trần Panel. Nếu tỷ lệ hạt khói lọt qua vượt mức 0.01%, màng lọc đó bị xem là thủng hoặc hở ngàm, bắt buộc phải bắn lại keo silicon chuyên dụng hoặc thay thế màng HEPA mới.

Bước 3: Đo đếm hạt bụi vi sinh lơ lửng (Particle Counting Test)
Đây là công đoạn quyết định chuẩn ISO 8. Thiết bị đếm hạt laser (Laser Particle Counter) sẽ được đặt tại nhiều điểm khác nhau trong phòng (theo lưới tọa độ tính toán chuẩn ISO 14644-1). Quá trình hút không khí và đếm hạt bụi (cỡ 0.5 µm và 5.0 µm) phải được thực hiện ở 3 trạng thái môi trường:

• Trạng thái As-built (Mới xây xong): Phòng sạch trống rỗng, không có máy móc, không có người.
• Trạng thái At-rest (Nghỉ ngơi): Đã lắp đặt xong dây chuyền sản xuất cơ khí, ép nhựa nhưng máy chưa chạy, công nhân chưa vào.
• Trạng thái Operational (Hoạt động): Đánh giá khắc nghiệt nhất. Công nhân mặc đồ bảo hộ vào làm việc bình thường, máy móc vận hành sinh nhiệt và bụi. Dưới sự xáo trộn này, hệ thống HVAC vẫn phải lọc kịp thời để số lượng bụi đếm được không vượt quá 3.520.000 hạt/m3.

Bước 4: Bàn giao Hồ sơ hoàn công và Cấp chứng chỉ
Khi tất cả các bài test đều đạt thông số xanh, nhà thầu sẽ tiến hành đóng quyển “Hồ sơ hoàn thành công trình phòng sạch”. Bộ tài liệu pháp lý cực kỳ quan trọng này bao gồm: Bản vẽ hoàn công hiện trạng, sơ đồ đấu nối tủ điện, nhật ký thi công, chứng chỉ CO/CQ của Panel và thiết bị, kết quả Test Report của máy đếm hạt, và Quy trình thao tác chuẩn (SOP) hướng dẫn chủ đầu tư cách làm vệ sinh màng lọc thô G4 định kỳ. Cuối cùng, một giấy chứng nhận “Phòng sạch đạt tiêu chuẩn Class 100.000 / ISO 8” sẽ được cấp, chính thức đưa dây chuyền của bạn lên bản đồ chuỗi cung ứng sản xuất đạt chuẩn quốc tế tại Bình Dương.
