Thi Công Lắp Đặt Hệ Thống Thông Gió Nhà Xưởng Tại Bình Dương

Tiêu Chuẩn Tính Toán Lưu Lượng Gió (ACH) Cho Từng Ngành Nghề Sản Xuất

Để hệ thống thông gió hoạt động hiệu quả, bài toán đầu tiên mà các kỹ sư cơ điện (MEP) phải giải quyết là tính toán chính xác lưu lượng gió cần thiết cho toàn bộ không gian. Việc lắp đặt theo cảm tính hoặc “copy” cấu hình từ xưởng này sang xưởng khác là nguyên nhân cốt lõi dẫn đến tình trạng xưởng vẫn hầm nóng, ngột ngạt dù quạt chạy hết công suất.

Tại Việt Nam, thiết kế thông gió nhà xưởng phải tuân thủ nghiêm ngặt TCVN 5687:2010 về Thông gió – Điều hòa không khí. Thông số quan trọng nhất ở đây là ACH (Air Changes per Hour – Số lần trao đổi không khí trong một giờ). Tùy thuộc vào đặc thù ngành nghề và mức độ phát sinh nhiệt, bụi, khí độc, chỉ số ACH sẽ có sự chênh lệch rất lớn.

• Nhà xưởng gia công cơ khí, hàn xì, đúc kim loại: Đây là môi trường phát sinh lượng nhiệt bức xạ khổng lồ kèm theo khói hàn độc hại. Mức ACH yêu cầu bắt buộc phải đạt từ 40 đến 60 lần/giờ. Quạt hút phải có lưu lượng cực lớn và thiết kế cửa lấy gió tự nhiên phải được bố trí hợp lý để đẩy nhanh luồng khí nóng lên mái hoặc ra vách.
• Nhà máy dệt may, giày da, bao bì: Đặc thù của ngành này là lượng công nhân tập trung đông đúc (mật độ cao) kết hợp với bụi vải, mùi keo dán. Tiêu chuẩn trao đổi không khí áp dụng từ 30 đến 40 lần/giờ. Tại các KCN như Sóng Thần hay Đồng An, mô hình làm mát áp suất âm (sử dụng màng nước Cooling Pad) thường được ưu tiên để vừa hạ nhiệt độ, vừa lọc bụi bông lơ lửng trong không khí.
• Kho chứa hàng hóa thông thường, kho Logistics: Mức ACH tiêu chuẩn dao động từ 15 đến 20 lần/giờ. Mục tiêu chủ yếu là duy trì sự thông thoáng, ngăn chặn tình trạng ẩm mốc làm hư hại hàng hóa và bảo vệ kết cấu bao che của nhà xưởng khỏi sự ngưng tụ hơi nước.
• Nhà xưởng sản xuất thực phẩm, điện tử (Phòng sạch): Đòi hỏi tiêu chuẩn khắt khe nhất không chỉ về số lần trao đổi khí mà còn về cấp độ lọc bụi (HEPA, ULPA), kiểm soát nhiệt độ và độ ẩm tương đối. Đối với hệ thống đường ống cấp khí tươi cho không gian phòng sạch (Class 10.000 đến 100.000), không khí phải được xử lý qua hệ thống AHU/FCU trước khi bơm vào xưởng qua các miệng gió khuếch tán.

Công thức tính toán lưu lượng quạt tổng áp dụng thực tế:
Lưu lượng gió tổng (V, đơn vị m³/h) = Thể tích nhà xưởng (Dài x Rộng x Cao) x Chỉ số ACH.
Sau khi có được tổng lưu lượng gió cần thiết, kỹ sư sẽ chia cho công suất định mức của một quạt (ví dụ quạt hút vuông công nghiệp 1380×1380 có lưu lượng 44.500 m³/h) để ra được số lượng quạt chính xác cần lắp đặt trên vách hoặc trên mái.

Phân Tích Chuyên Sâu 3 Giải Pháp Thông Gió Nhà Xưởng Tối Ưu Nhất Năm 2026

Các nhà máy tại khu vực Bình Dương hiện nay đang áp dụng 3 mô hình thông gió và làm mát chủ lực. Mỗi giải pháp đều có ưu, nhược điểm và tương thích với từng loại hình kiến trúc xưởng khác nhau.

1. Hệ thống làm mát áp suất âm (Quạt hút công nghiệp kết hợp màng nước Cooling Pad)
Đây là “giải pháp quốc dân” cho các nhà máy dệt may, nhựa, bao bì nhờ chi phí đầu tư ban đầu thấp và khả năng giảm nhiệt độ cục bộ cực tốt. Cơ chế hoạt động dựa trên nguyên lý bay hơi nước: Một đầu hồi xưởng lắp hệ thống quạt hút công nghiệp công suất lớn để hút toàn bộ khí nóng, bụi bẩn ra ngoài, tạo ra áp suất âm bên trong xưởng. Đầu hồi đối diện lắp hệ thống giàn mát Cooling Pad (các tấm tổ ong bằng xenlulozo được bơm nước liên tục). Không khí nóng từ bên ngoài bị lực hút áp suất âm kéo xuyên qua giàn nước, được hạ nhiệt độ từ 4 – 8 độ C trước khi tràn vào làm mát không gian làm việc.
Điểm lưu ý: Tuyệt đối không dùng hệ thống này cho xưởng sản xuất thiết bị điện tử siêu vi mạch hoặc kho chứa tôn cuộn vì hơi ẩm ngậm trong không khí đi qua tấm Cooling Pad có thể gây chập mạch hoặc rỉ sét bề mặt kim loại.

2. Hệ thống thông gió áp suất dương (Sử dụng đường ống cấp khí tươi cục bộ)
Trong mô hình này, khí tươi từ môi trường bên ngoài sẽ được đưa qua hệ thống lọc bụi, màng làm mát, đi qua quạt thổi (Blower) và được phân phối theo mạng lưới đường ống gió bằng tôn mạ kẽm (hoặc ống gió vải) treo trên trần nhà xưởng. Các miệng gió (Diffuser/Grille) sẽ xả khí mát trực tiếp xuống vị trí người lao động hoặc dây chuyền máy móc.
Ưu điểm vượt trội: Khí mát được cấp có chủ đích, không bị thất thoát nhiệt ở các khu vực không có người làm việc (như trần nhà cao). Luôn duy trì áp suất dương trong xưởng, ngăn không cho bụi bẩn, côn trùng từ bên ngoài xâm nhập qua các khe hở. Giải pháp này thường được các tập đoàn FDI ứng dụng cho dây chuyền lắp ráp ô tô, xưởng gia công CNC chính xác.

3. Thông gió tự nhiên kết hợp quạt hút mái (Roof Fan) và Quả cầu tản nhiệt
Dành cho các xưởng có khẩu độ lớn, xưởng cơ khí hạng nặng hoặc kho bãi không yêu cầu giảm nhiệt độ quá sâu. Dựa trên nguyên lý khí động học (khí nóng nhẹ hơn sẽ bốc lên cao), hệ thống bao gồm cửa chớp louver lấy gió tự nhiên ở dưới chân vách và hệ thống quạt hút hướng trục lắp trên đỉnh mái để cưỡng bức đẩy khối khí nóng dưới mái tôn ra ngoài. Đây là giải pháp tiết kiệm điện năng nhất, chi phí vận hành gần như bằng không nhưng phụ thuộc lớn vào thời tiết bên ngoài.

Mối Liên Hệ Sống Còn Giữa Hệ Thống Thông Gió Và Tiêu Chuẩn Nghiệm Thu PCCC

Rất nhiều chủ đầu tư tại các KCN Bình Dương nhầm lẫn tai hại giữa “Hệ thống thông gió làm mát” và “Hệ thống hút khói sự cố PCCC”. Sự nhập nhằng này dẫn đến việc công trình không thể vượt qua khâu thẩm duyệt hoặc nghiệm thu thực tế của Cảnh sát PCCC tỉnh.

Theo Quy chuẩn QCVN 06:2022/BXD và các tiêu chuẩn TCVN hiện hành, hệ thống hút khói sự cố là một hạng mục kỹ thuật hoàn toàn độc lập hoặc phải được tích hợp các thiết bị chống cháy chuyên dụng. Bạn không thể sử dụng quạt hút làm mát thông thường để thay thế cho quạt hút khói khi xảy ra hỏa hoạn.

Thứ nhất, Yêu cầu về thiết bị quạt hút khói:
Khi xảy ra cháy, nhiệt độ khói trên trần có thể lên tới hàng trăm độ C. Quạt thông gió thông thường với động cơ hở, cánh nhựa composite hoặc inox mỏng sẽ bị nóng chảy, chập cháy ngay trong vài phút đầu tiên. Hệ thống PCCC bắt buộc sử dụng quạt ly tâm hoặc quạt hướng trục chịu nhiệt độ cao (thường yêu cầu hoạt động ổn định ở 250°C – 300°C trong vòng 2 giờ liên tục). Động cơ của loại quạt này phải được bảo vệ đặc biệt và có chứng nhận kiểm định của Cục Cảnh sát PCCC.

Thứ hai, Hệ thống đường ống gió và van dập lửa (Fire Damper):
Nếu sử dụng chung hệ thống ống gió cấp khí tươi để làm ống hút khói sự cố, toàn bộ vật liệu đường ống phải là tôn tráng kẽm bọc vật liệu chống cháy (đạt chuẩn EI30, EI45, EI60 tùy vị trí). Đặc biệt, tại các vị trí ống gió xuyên qua tường ngăn cháy hoặc sàn thoát nạn, bắt buộc phải lắp đặt Van dập lửa chặn khói (Fire Damper). Khi nhiệt độ trong ống gió vượt ngưỡng an toàn (thường là 72°C), cầu chì nhiệt sẽ đứt, van tự động sập xuống để cô lập ngọn lửa và khói độc, ngăn không cho chúng lan theo đường ống sang các phân xưởng khác.

Thứ ba, Khả năng liên động với hệ thống báo cháy:
Hệ thống thông gió thông thường hoạt động bằng công tắc cơ hoặc tủ điện cục bộ. Nhưng hệ thống thông gió tích hợp PCCC phải được đấu nối tín hiệu liên động với Tủ trung tâm báo cháy. Ngay khi đầu báo khói Beam kích hoạt tín hiệu báo cháy, tủ trung tâm sẽ tự động ra lệnh ngắt toàn bộ quạt cấp khí tươi (để ngừng cung cấp oxy cho đám cháy) và tự động kích hoạt quạt hút khói sự cố chạy ở tốc độ tối đa để tạo hành lang không khói, giúp công nhân thoát nạn an toàn.

Bóc Tách Dự Toán Chi Phí Thi Công Hệ Thống Thông Gió Làm Mát Nhà Xưởng

Để chủ đầu tư có cái nhìn minh bạch về dòng tiền, việc lên dự toán (BOQ) chi tiết cho hệ thống thông gió MEP là cực kỳ quan trọng. Tùy thuộc vào thiết kế áp suất âm hay đường ống gió, cơ cấu chi phí sẽ thay đổi. Dưới đây là các hạng mục vật tư cốt lõi chiếm tỷ trọng lớn trong báo giá thi công tại Bình Dương:

1. Chi phí thiết bị chính (Quạt hút, Máy làm mát):
   • Quạt hút công nghiệp vuông gắn vách (Cánh POM/Inox, vỏ tôn mạ kẽm): Đơn giá dao động từ 2.500.000 VNĐ đến 4.000.000 VNĐ/bộ tùy công suất và thương hiệu động cơ (Nosch, Fasco, hoặc hàng nội địa).
   • Máy làm mát công nghiệp (Air Cooler) loại mái bằng/mái xéo dùng cho ống gió dương: Mức giá từ 12.000.000 VNĐ đến 25.000.000 VNĐ/máy (Lưu lượng 18.000 – 30.000 m³/h).
2. Hệ thống phân phối khí và vật tư phụ:
   • Tấm làm mát Cooling Pad (Khung Inox 304/430): Tính theo mét vuông diện tích lắp đặt. Khung inox kết hợp tấm Pad chống rêu mốc có giá dao động từ 1.200.000 VNĐ – 1.800.000 VNĐ/m².
   • Hệ thống đường ống gió (Ống tôn mạ kẽm Hoa Sen/Phương Nam): Chi phí tính theo mét vuông diện tích tôn tiêu hao hoặc kg mét tới, phụ thuộc vào độ dày tôn (0.58mm, 0.75mm, 0.95mm, 1.15mm) có chạy bọc bảo ôn cách nhiệt PE/Glasswool hay không. Đơn giá thi công ống gió hoàn thiện thường từ 280.000 VNĐ đến 450.000 VNĐ/m².
   • Phụ kiện miệng gió (Diffuser), Van chỉnh lưu lượng (VCD), ron dán ống gió, silicon cách nhiệt, ty ren treo ống.
3. Hệ thống Điện điều khiển & Bơm cấp nước:
   • Tủ điện điều khiển trung tâm (Sử dụng thiết bị đóng cắt LS/Schneider, tích hợp biến tần Inverter điều chỉnh tốc độ quạt).
   • Hệ thống bơm nước tuần hoàn (bơm chìm hoặc bơm trục ngang inox), ống PVC cấp/thu nước giàn Pad.
   • Cáp điện động lực (Cadivi, Thịnh Phát), thang máng cáp đi dây.
4. Chi phí nhân công, xe cẩu nâng và Test nghiệm thu:

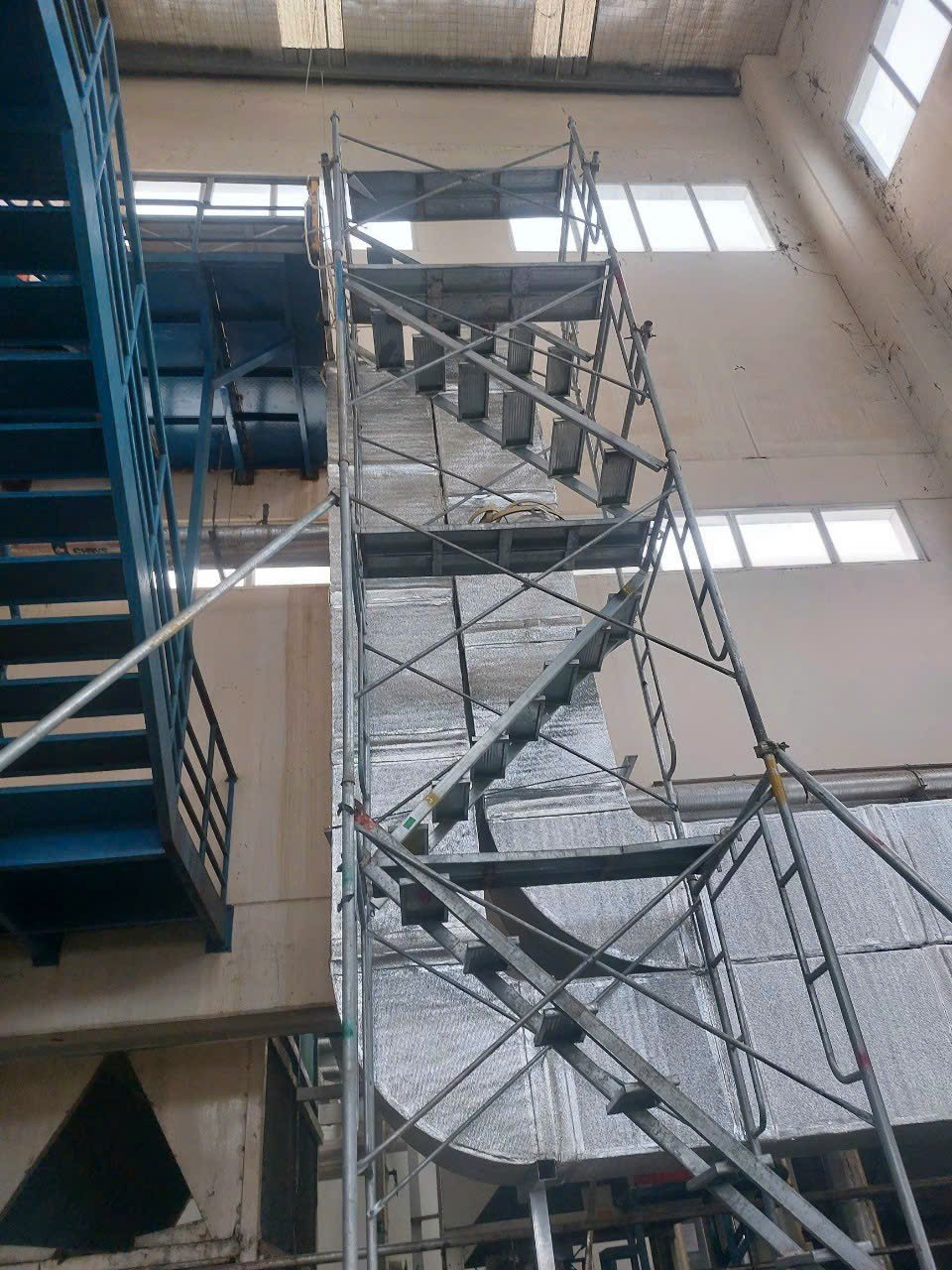

   Đơn giá nhân công thi công ống gió trên cao (từ 6m – 12m) yêu cầu bắt buộc phải có xe nâng người (Boom lift / Scissor lift) và chứng chỉ an toàn lao động (HSE). Chi phí vận hành chạy thử, cân bằng động lưu lượng gió tại các miệng thổi cũng được cộng vào tổng mức đầu tư dự án.

Những Sai Lầm Chí Mạng Khi Thi Công Thông Gió Khiến Chủ Đầu Tư Trả Giá Đắt

Hàng trăm nhà xưởng cải tạo mỗi năm tại Bình Dương là minh chứng rõ nhất cho việc thiết kế và thi công hệ thống thông gió sai kỹ thuật từ ban đầu. Dưới đây là những “bài học xương máu” mà các nhà thầu nghiệp dư thường mắc phải:

Thiết kế ngược hướng gió tự nhiên của khu vực:
Đây là lỗi sơ đẳng nhưng cực kỳ phổ biến. Kỹ sư thiết kế bản vẽ chỉ nhìn vào mặt bằng 2D mà bỏ qua việc khảo sát hoa tiêu hướng gió chính của khu vực lô đất (tại miền Nam Việt Nam thường là gió Tây Nam vào mùa mưa và Đông Bắc vào mùa khô). Nếu đặt hệ thống quạt hút áp suất thổi thẳng ra hướng trực diện với chiều gió tự nhiên thổi vào, quạt sẽ bị “ép tải”, cánh quạt chịu áp lực gió ngược làm giảm 50% hiệu suất hút, gây cháy động cơ do quá nhiệt.

Bố trí tấm Cooling Pad và Quạt hút sai khoảng cách:
Nguyên lý luồng khí là đi theo đường thẳng và chọn con đường ngắn nhất. Nếu khoảng cách giữa vách hút và vách làm mát (Pad) quá gần (dưới 15m), luồng khí lạnh sẽ chưa kịp khuếch tán để làm mát sàn xưởng mà bị hút tuột ra ngoài ngay lập tức. Ngược lại, nếu xưởng quá dài (trên 60m) mà không lắp thêm hệ thống quạt hút mái hỗ trợ ở giữa xưởng, thì luồng khí đến giữa xưởng đã bị hấp thụ hết nhiệt năng, trở thành luồng khí nóng ẩm, khu vực cuối xưởng sẽ ngột ngạt không thể thở được.

Lựa chọn tiết diện đường ống gió sai nguyên tắc khí động học:
Để tiết kiệm vật tư tôn mạ kẽm, nhiều nhà thầu cố tình thiết kế đường ống cấp khí tươi tiết diện quá nhỏ so với lưu lượng của Blower thổi vào. Hệ quả tất yếu là áp suất trong ống gió tăng vọt, tạo ra tiếng rít xé gió (ồn ù) chát chúa tại các miệng gió khuếch tán. Tiếng ồn cộng hưởng từ hệ thống ống gió treo trần có thể vượt ngưỡng 85dB, vi phạm nghiêm trọng tiêu chuẩn an toàn lao động, gây stress và giảm năng suất của công nhân làm việc bên dưới. Việc khắc phục lỗi này bắt buộc phải tháo dỡ toàn bộ để làm lại ống gió lớn hơn, gây lãng phí hàng trăm triệu đồng.
